Připravili jsme pro vás několik ukázkových vizualizací, které byly vytvořeny ve SCADA/HMI systému Reliance. Konkrétně se jedná o online vizualizaci kotelny, demo s vizualizací vzduchotechniky, vizualizaci koželužny a online vizualizaci skutečného rodinného domu.

Vyzkoušejte vizualizace na mobilu či tabletu

Chcete si vizualizaci prohlédnout na mobilu nebo tabletu? Stačí naskenovat QR kód vybrané aplikace a demo se vám okamžitě otevře v prohlížeči.

Vizualizace kotelny

On-line vizualizace kotelny přehledně zobrazuje způsob vytápění budovy společnosti GEOVAP. V hlavním vizualizačním okně jsou zobrazeny tři části – kotelna, vytápěné prostory a venkovní prostor. Kotelna je řízena programovatelným automatem Tecomat NS 946, který poskytuje data systému Reliance. Vytápění je provozováno pouze v zimním období.

Vizualizace vzduchotechniky

Demo vizualizace technologie vzduchotechniky zobrazuje průřez patra s kanceláří (vstupní chodba a kancelář) se zabudovaným klimatizačním potrubím instalovaným ve stropě. V horní polovině schématu je zobrazeno technologické podlaží s průřezem celé vzduchotechnické jednotky. Toto je zároveň ukázka vícejazyčné vizualizace. Mezi jednotlivými jazyky je možné přepínat kliknutím na tlačítko s příslušnou vlajkou ve spodní části okna.

Vizualizace koželužny

Tato demo vizualizace byla připravena ve spolupráci se švýcarskou firmou SWYSTEM Logic GmbH, která se zabývá implementací řídicích systémů v kožedělném průmyslu. Hlavní vizualizační okno zobrazuje technologii koželužny a celého procesu zpracování kůží. Proces je simulován pomocí skriptů tak, aby co nejvíce odpovídal reálné technologii.

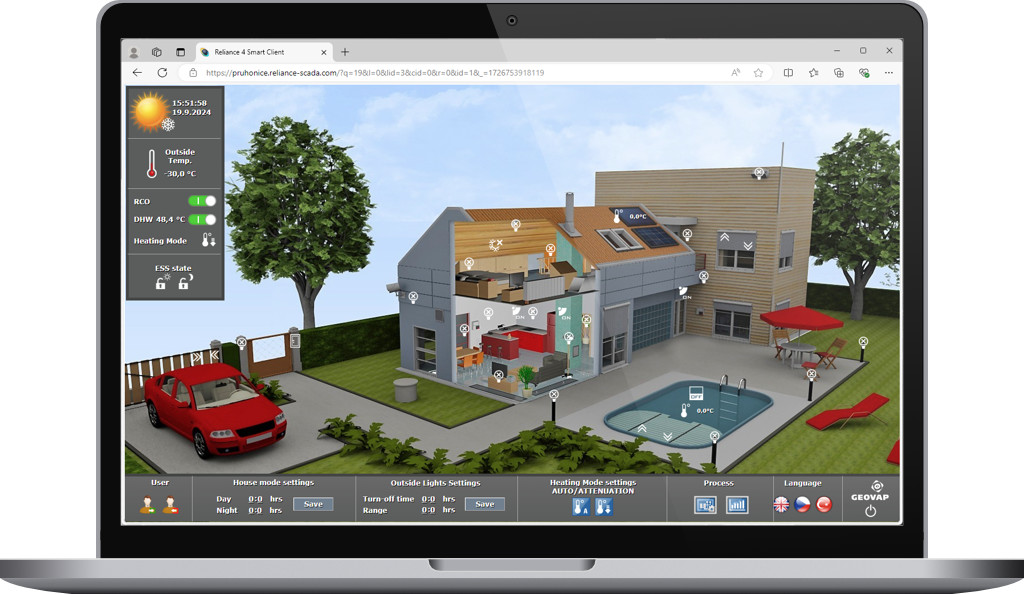

Vizualizace rodinného domu

On-line vizualizace zobrazuje reálná data rodinného domu. Slouží jako příklad využití systému Reliance v oboru automatizace budov. Po spuštění si můžete prohlédnout, jak jednoduše a přehledně lze vizualizovat a ovládat dnešní moderní technologie instalované v rodinných domech, bytové výstavbě nebo výrobních a průmyslových objektech. Tato vizualizace je navíc navržena pro zobrazení nejen na PC, ale i na chytrém telefonu a tabletu.
