Vizualizace a řízení čistírny odpadních vod Büyükçekmece v Turecku

2. srpna 2017 | Reliance SCADA

Istanbulská vodárenská a kanalizační správa (İSKİ) je zodpovědná za vodárenskou infrastrukturu provincie Istanbul.

Čistírna odpadních vod Büyükçekmece a stejnojmenné jezero, které patří mezi významné zdroje pitné vody pod správou İSKİ, představují naprosto nulové riziko znečištění. Čistírna upraví denně průměrně 132 000 metrů krychlových vody, čímž významně přispívá k ochraně přírody.

Řídicí systém

V letech 2015–2016 provedla společnost Halıcı Elektronik implementaci systému pro vizualizaci a řízení provozu čistírny. Ten sestává ze SCADA/HMI systému Reliance a PLC automatů firmy ABB. Díky systému Reliance jsou rychle detekovány poruchy a zvyšuje se účinnost biologického čištění. Kromě toho Reliance umožňuje i vzdálený přístup k vizualizačnímu projektu.

SCADA systém Reliance mimo jiné monitoruje:

• transformátor a hlavní rozvodové panely
• čerpadlo na vstupu
• lapák písku a tuků
• odstranění fosforu
• provzdušnění
• odvodnění kalu

Data z PLC automatů (hodnoty z motorů, ventilů a přístrojů) jsou prostřednictvím OPC serveru CODESYS přenesena do SCADA systému Reliance. Z důvodu archivace jsou alarmy/události a data ze senzorů (hladiny, vodivost, odměrná analýza, kalnost atd.) zaznamenány pomocí serverů Reliance s využitím redundance. Vzdálený dohled přes internet umožňuje webový klient. Obsluha může rovněž zobrazit vizualizační projekt na svých tabletech prostřednictvím modulu Reliance Smart Client. Systém Reliance je instalován na pěti pracovních stanicích (kancelář ředitele, laboratoř, budova odvodnění kalu, dispečink, vývojové pracoviště). Jakékoli změny ve vizualizačním projektu, ke kterým dojde na počítači vývojového pracoviště, jsou automaticky zpracovány na ostatních počítačích.

Ukázky vizualizačních obrazovek

Hlavní vizualizační obrazovka

Odstranění nejhrubších nečistot

Lapák písku a tuků

Sedimentační nádrže (primární fáze)

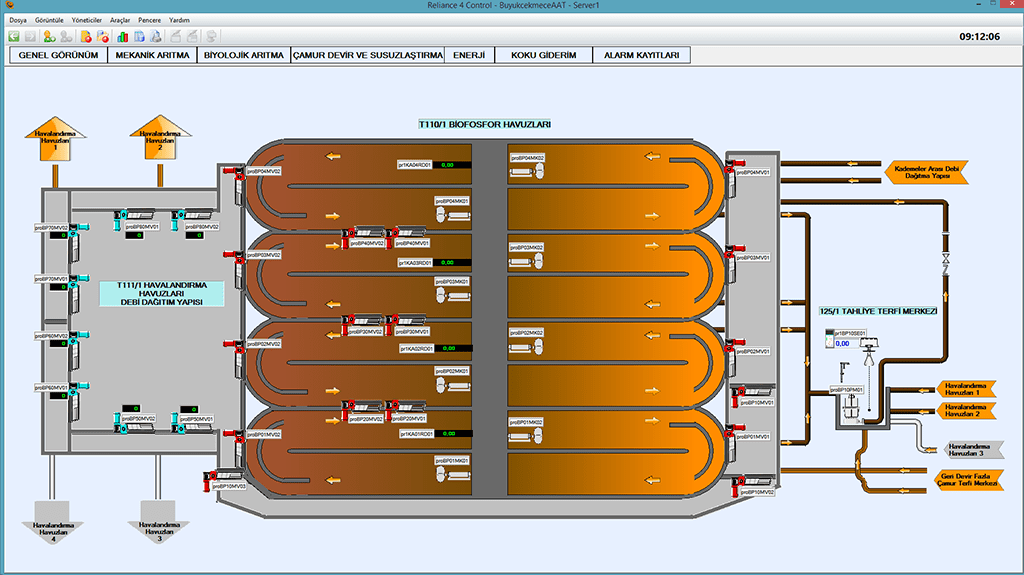

Odstranění fosforu

Provzdušnění

Sedimentační nádrže (sekundární fáze)

Odvodnění kalu
