Monitorování provozu sedmi větrných parků po celém Česku

19. června 2015 | Reliance SCADA

Firma EGC – EnerGoConsult ČB, s. r. o., realizovala ve SCADA systému Reliance aplikaci pro monitorování provozu sedmi parků větrných elektráren. Tato aplikace podává celkový přehled
a detailní zobrazení parků se zobrazením údajů o síle větru, aktuálním výkonu a denní výrobě pro jednotlivé věže či parky. Od všech veličin se archivují jednominutové i patnáctiminutové hodnoty za celou dobu provozu systému. Aktuální i archivované hodnoty mohou být znázorněny ve formě tabulek a grafů, je možný i export do excelových tabulek. Provozovatelem větrných parků je APB Plzeň.

Monitorovací systém

SCADA systém Reliance komunikuje s jednotlivými větrnými parky protokoly Modbus TCP
a IEC 870-5-104 přes internetové spojení GPRS.

Celý systém, který se skládá ze serveru a pracovní stanice, je umístěn v objektu provozovatele na lokální síti, která je připojena k internetu. Modul Reliance Smart Client umožňuje přístup ke všem zobrazením systému pomocí webového prohlížeče na PC, tabletu nebo mobilním telefonu.

Po více než půlročním provozu je možné říci, že aplikace je spolehlivá i stabilní a plní požadované funkce ke spokojenosti provozovatele.

Ukázky vizualizačních obrazovek

Přehledová obrazovka

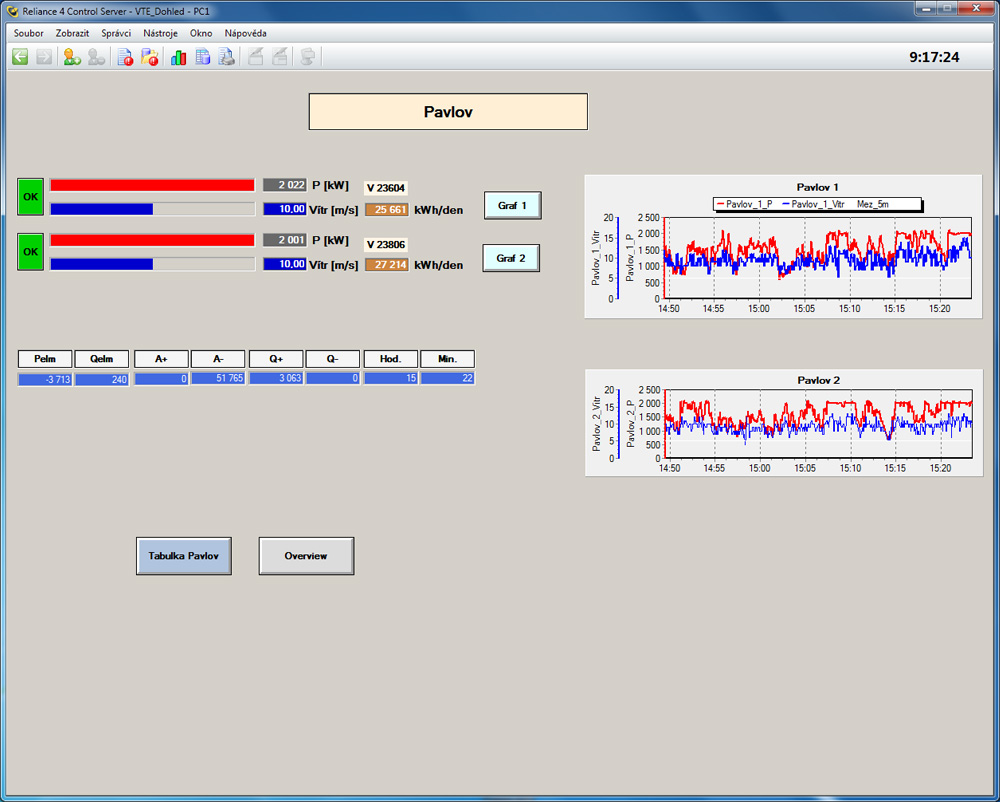

Vizualizace parku Pavlov včetně grafů okamžitých hodnot rychlosti větru a výkonu

Graf 15minutových hodnot jedné z věží parku Pavlov
