Vizualizace a řízení dřevoobráběcích strojů v pákistánské společnosti Pakitex Boards

25. ledna 2023 | Reliance SCADA

Společnost Pakitex Boards Private Limited je hlavním producentem melaminových a laminovaných výrobků, překližek a dřevotřískových desek v Pákistánu.

V roce 2021 byl v této firmě instalován systém pro řízení a vizualizaci dřevoobráběcích strojů.

Řídicí systém

Systém sestává z velkého počtu PLC automatů (Delta, Mitsubishi, Siemens) a SCADA/HMI systému Reliance. Komunikaci mezi PLC a systémem Reliance zajišťuje protokol Modbus.

SCADA systém Reliance byl implementován s těmito záměry:

• přesná a včasná data (obvykle v reálném čase) umožňují efektivnější, spolehlivější a bezpečnější operace, což vede k optimalizaci provozu závodu a procesů a k úspoře energie;
• ukládání dat;
• vzdálený přístup k datům odkudkoliv;
• mnoho služeb stále spoléhá na manuální práci při činnostech spojených s distribucí, které mohou být snadno automatizovány pomocí SCADA systémů, což napomáhá ke zvyšování produktivity práce;
• zobrazení dat je možné v různých formátech (HTML, PDF, CSV, XLS, XLSX, XML atd.) na základě požadavků uživatele;
• výkonná analýza pomocí grafů, sestavy a jiné nástroje umožňují obsluze rozpoznat budoucí problémy, vylepšovat běžnou údržbu zařízení a určovat oblasti pro zdokonalování.

Přínos SCADA systému Reliance pro koncové zákazníky

• Redukuje čas nutný k identifikaci a opravě chyb.
• Poskytuje rychlou odezvu.
• Umožňuje zobrazení procesů a výroby závodu.
• Poskytuje data procesů a výroby závodu.
• Umožňuje vzdálený přístup odkudkoliv.
• Prostřednictvím automatizovaného generování sestav zvyšuje soulad s regulačními úřady.
• Umožňuje komunikaci se softwarovými řešeními třetích stran (integrace SAP se stroji prostřednictvím API).
• Jedná se o spolehlivý nepřetržitý automatizovaný systém.
• Díky okamžité znalosti výkonu systému zvyšuje životnost použitého zařízení.
• Usnadňuje práci obsluze tím, že poskytuje grafické statistiky v reálném čase.
• Evidencí veškerých statistik závodu umožňuje SCADA systém Reliance zdokonalovat kvalitu výroby, předcházet nepředvídaným poruchám a vyhýbat se prostojům.
• Umožňuje komunikaci s bankovní platformou iMAL (integrace SAP prostřednictvím API).

SCADA systém Reliance (moduly Reliance Control a Reliance View) slouží k monitorování procesů vykonávaných různými stroji (každý stroj představuje jiný proces). K řídicímu systému lze vzdáleně přistupovat přes internet.

SCADA systém Reliance je implementován pro tyto stroje:

Sušička dýhy pro linku na výrobu překližek:

Dýha prochází sušičkou po válečcích v několika vrstvách. Cílová úroveň vlhkosti je 7–11 %, což je ideální hodnota pro lepení dýhy.

Teplota během procesu sušení, který trvá asi tři minuty, by se měla pohybovat od 160 do 180 °C. Sušicí podmínky a vlhkost dýhy jsou pro zajištění neměnné kvality nepřetržitě monitorovány systémem Reliance.

SCADA systém Reliance slouží k:

• udržování hladiny vlhkosti ovládáním regulační klapky
• monitorování a řízení rychlosti válečkových dopravníků používaných k přepravě dýhy
• monitorování a řízení teploty uvnitř sušičky pro lepší produktivitu

Širokopásová bruska:

Zde v tomto stroji dochází k broušení dřeva (překližek, dřevotřískových desek, polotvrdých dřevovláknitých desek atd.). Dřevo prochází strojem na gumovém dopravníku a široký brusný pás odstraňuje materiál z jeho povrchu až na požadovanou tloušťku.

SCADA systém Reliance slouží k:

• monitorování rychlosti dopravníku
• monitorování proudu a teploty pro bezpečnost hlavních motorů
• monitorování parametrů analyzátoru spotřeby elektrické energie pro získání dat o spotřebě

Stroj pro lisování za horka:

Horký lis se používá k výrobě překližek. Jeho funkcí je lepení překližek za vysokého tlaku a vysoké teploty. Stroj je vybaven hydraulickým systémem a používá parní i olejový ohřev.

SCADA systém Reliance slouží k:

• monitorování teplot
• monitorování tlaku stroje při lisování dýhy
• počítání dýh za účelem monitorování výroby

Pro všechny uvedené stroje vykonává SCADA/HMI systém Reliance tyto funkce:

• přenos dat souvisejících s pracovními směnami prostřednictvím API pro integraci SAP
• propojení strojů se SCADA/HMI systémem Reliance
• monitorování provozního času a účinnosti strojů během jedné směny
• načítání sestav s kompletní analýzou výrobních dat
• generování sestav (Excel) s kumulativními údaji o datech a pracovních směnách
• poskytování různých přístupových práv uživatelům (tencí klienti systému Reliance)
• pomocí tenkých klientů systému Reliance jsou výrobní technici a pracovníci obsluhy schopni nepřetržitě monitorovat stav stroje a lokálně i vzdáleně nastavovat parametry
• ukládání denních dat do sestav (výrobních sestav, sestav s údaji o směnách, průběžných sestav, denních sestav) a poskytování grafických statistik v reálném čase

Ukázky vizualizačních obrazovek

Stav komunikace strojů

Správce struktury projektu systému Reliance

Vizualizace sušičky dýhy

Vizualizace sušičky dýhy (data podrobně)

Vizualizace širokopásové brusky

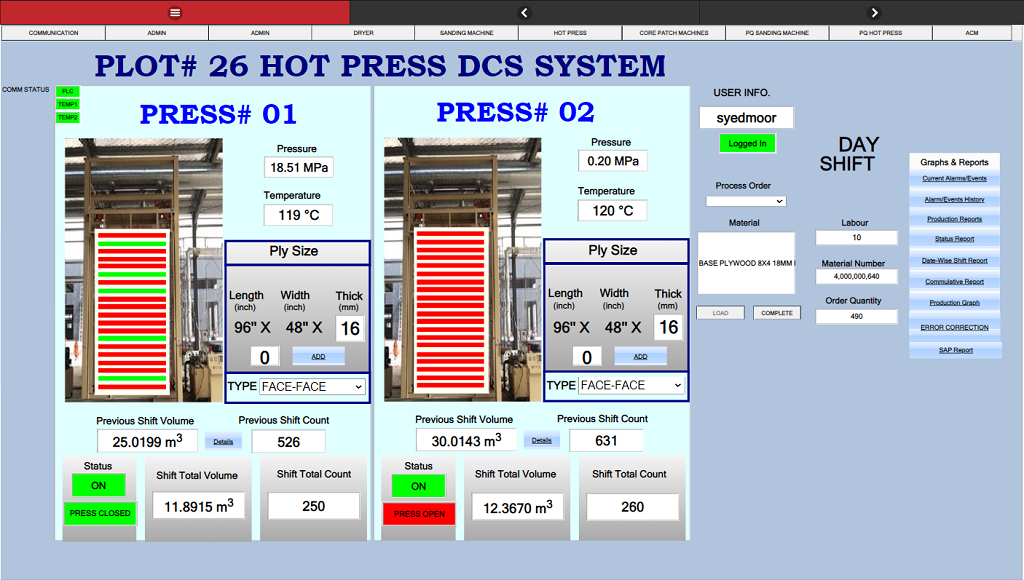

Vizualizace stroje pro lisování za horka

Vizualizace stroje na výrobu dýhových záplat

Horký lis – pracovní směna (detail zobrazený v modulu Reliance Smart Client)

Bruska – pracovní směna (detail zobrazený v modulu Reliance Smart Client)

Řídicí panel (různé stroje)

Řídicí panel (různé stroje)

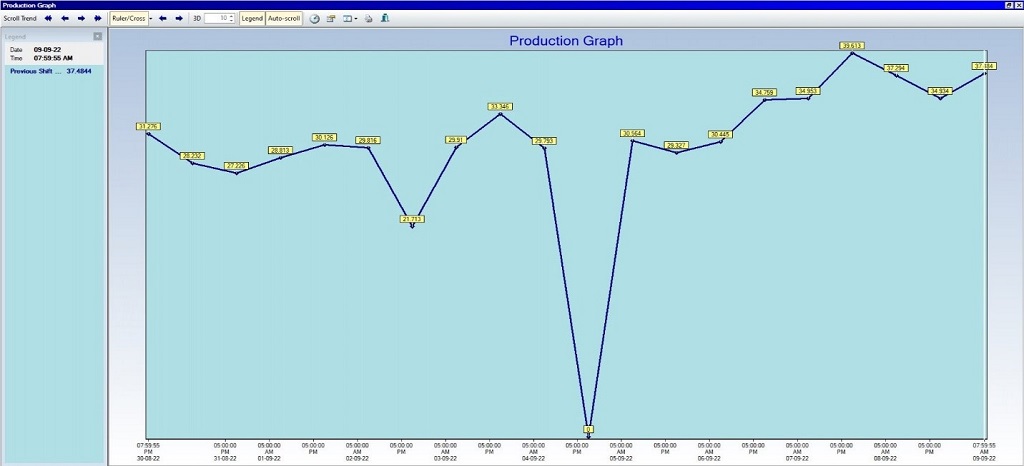

Plovoucí graf (výroba)

Sestavy (pracovní směny)

Výrobní sestava

Statistika analyzátoru

Vyzkoušejte si SCADA/HMI systém Reliance

Vyzkoušejte si SCADA/HMI systém Reliance na několika ukázkových vizualizacích nebo si zdarma stáhněte instalátor zkušební verze do vašeho počítače.
