Vizualizace a řízení administrativní budovy BEA centrum Olomouc

V roce 2013 byla dokončena stavba nové administrativní budovy nazvané BEA centrum Olomouc. Tato stavba se stala novou nejvyšší administrativní budovou v Olomouci a jednou z nejchytřejších budov Evropy.

Požadavkem investora na měření a regulaci bylo od samého počátku integrovat veškeré technologie budovy do jednotného dispečerského pracoviště. Na tomto záměru se firma BUILDSYS s investorem podílela již od projekční fáze, čímž se podařilo přenést požadavky na komunikační propojení 28 různých technologií do zadání všech zhotovitelů jednotlivých integrovaných profesí. Pro splnění požadavku investora byl použit SCADA/HMI systém Reliance v konfiguraci server a klient. Na samostatně běžícím serveru probíhá veškerá komunikace a integrace všech napojených technologií. V objektu je nainstalováno 731 požárních hlásičů, 125 elektroměrů, 55 kamer, 635 vodoměrů, 2 meteorologické stanice, tepelná čerpadla a další technologické prvky. Každé okno má svůj vlastní snímač. Při otevření okna dochází k vypnutí klimatizace. Snímá se také venkovní intenzita osvitu a podle toho se reguluje výkon osvětlení u oken. Těmito optimalizacemi dochází k významným úsporám energie.

Pro dokonalý přehled obsluhy je instalována pracovní stanice (klient) s aplikací Reliance 4 Control Server, která je kromě standardního monitoru napojena i na velkoplošnou obrazovku v řídicím centru objektu. Pro umožnění vzdáleného dohledu je systém rovněž vybaven možností vzdáleného přístupu přes internet.

Z řídicího centra lze pomocí SCADA systému Reliance monitorovat

• osvětlení (DALI) a jeho ovládání (KNX)
• okenní žaluzie (automatické centrální řízení, lokální ovládání)
• vzduchotechniku pro posluchárny, galerie, atria, restauraci a kuchyně
• elektronický zabezpečovací systém včetně půdorysného zobrazení
• elektrickou požární signalizaci včetně půdorysného zobrazení stavu jednotlivých hlásičů
• poruchy požárních technologií
• otevírání oken a světlíků
• provoz výtahů
• centrální odečítání spotřeb energie
• IP kamery
• přístupový a obchůzkový systém
• regulaci čtvrthodinového maxima
• klimatizaci datového centra
• dieselagregát
• UPS jednotky
• automatickou tlakovou stanici
• rozesílání alarmů prostřednictvím e-mailové nebo SMS zprávy

V areálu BEA centra sídlí i Moravská vysoká škola Olomouc. Studenti si tak mohou špičkové technologie, o kterých se učí na přednáškách, přímo v areálu „osahat“.

Zdroj: Olomoucká televize (www.oltv.cz)

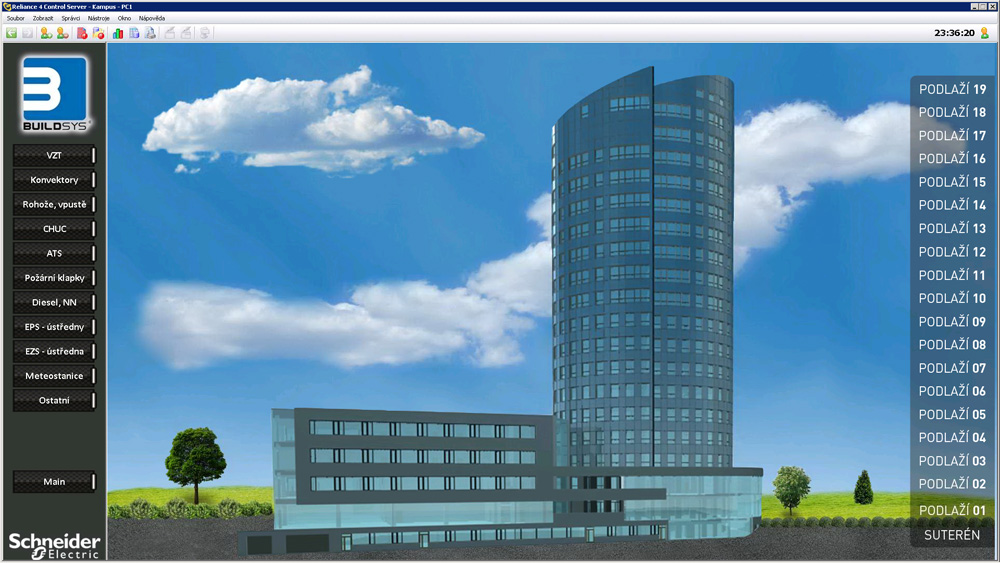

Ukázky vizualizačních obrazovek
