Vizualizace a řízení administrativního komplexu na pražském Hagiboru

11. prosince 2024 | Reliance SCADA

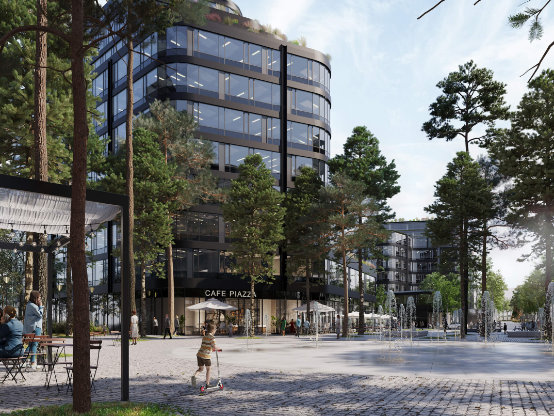

Hagibor je pražská multifunkční čtvrť na pomezí Vinohrad a Strašnic, kde se důmyslně propojuje zeleň s městskou zástavbou. V roce 2024 byla dokončena výstavba nového projektu. Nacházejí se zde administrativní budovy, rezidenční stavby i malé zahrady. O projekt se zasloužil Michel Desvigne, mezinárodně uznávaný krajinářský architekt, ve spolupráci s českým ateliérem Šmídová Landscape Architects. Podobu jednotlivých domů tohoto projektu navrhla mezinárodní architektonická studia Bogle Architects a Ian Brian Architects. Developerem projektu Hagibor je společnost CRESTYL real estate.

Všechny budovy na Hagiboru jsou projektovány pro získání certifikace udržitelnosti LEED Platinum.

Celý administrativní komplex na Hagiboru je navržen podle nejvyšších standardů pro kancelářské prostory. Díky výjimečnému architektonickému konceptu s terasovitými střechami, impozantním lobby včetně recepcí a flexibilním uspořádáním vnitřních prostor se řadí mezi špičku kancelářského designu. Komplex zahrnuje přes 95 000 m² kancelářských ploch a 11 000 m² ploch pro obchod a služby.

Za své sídlo si Hagibor vybral např. mediální dům Czech News Center (CNC), do jehož portfolia patří zástupci rozhlasových médií, jako jsou Active Radio (Evropa 2, Frekvence 1, Rádio Bonton) či vydavatelství Reflex, Lidé a země, E15.cz, Blesk, Aha! nebo Moje psychologie.

Řídicí systém

V roce 2024 společnost SE-VA technologies instalovala na Hagiboru systém pro řízení a vizualizaci administrativního komplexu. Tvoří jej automaty WAGO a KNX a SCADA/HMI systém Reliance.

Řídicí systém monitoruje a ovládá:

• vzduchotechnické jednotky
• strojovny chlazení a topení
• spotřebu elektrické energie a tepla
• protipožární klapky
• provozní větrání garáží – snímání LPG, CNG, CO
• odtahové ventilátory
• centrální odečítání spotřeb energie
• vytápěcí jednotky
• teploty v kancelářích
• dieselgenerátory
• regulátory průtoku vzduchu
• retenční nádrže

Ukázky vizualizačních obrazovek

Přehled vzduchotechniky

Regulátory průtoku

Frekvenční měniče

Spotřeba energie

Vizualizace kanceláře

Dieselgenerátory

Vzduchotechnika pro nájemce

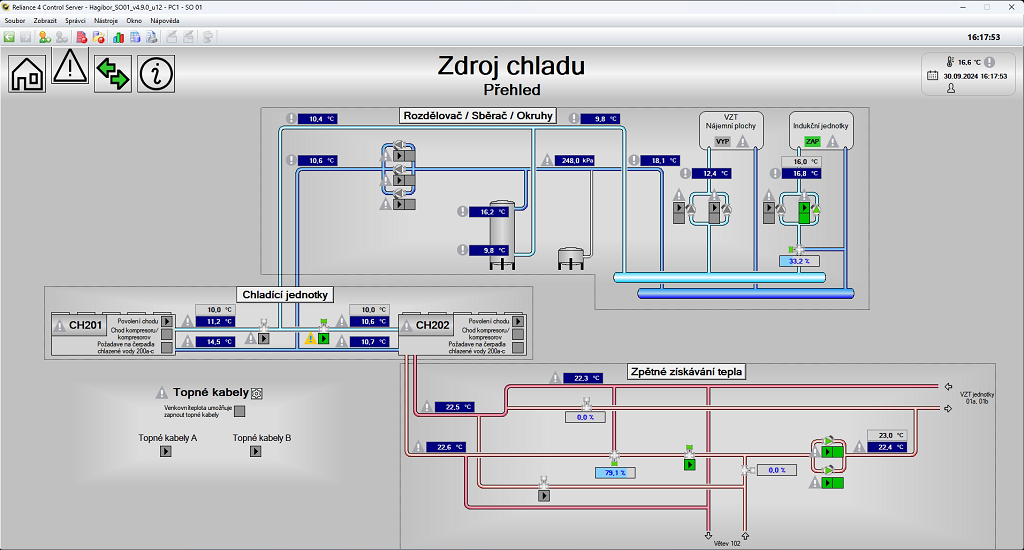

Vizualizace zdroje chladu

Vizualizace zdroje tepla

Vizualizace zdroje tepla (indukční jednotky)

Půdorys
