Vizualizace a řízení technologií luxusního rodinného domu v Bratislavě

Na konci roku 2009 byla provedena implementace systému inteligentní elektroinstalace do novostavby luxusního rodinného domu v Bratislavě. Plnohodnotná a komfortní vizualizace včetně alarmových hlášení a archivace dat je realizována pomocí SCADA/HMI systému Reliance.


Celý systém se skládá ze tří rozvodných skříní. Hlavní rozvodná skříň je osazena řídicím automatem Tecomat Foxtrot CP-1004, zatímco v podružných rozvaděčích jsou osazeny periferní prvky inteligentní elektroinstalace a elektrické rozvody. Runtime modul Reliance 4 Control Server je instalován na mini PC společně s dohledovým systémem CCTV. Vizualizace je zobrazována na dotykovém 15" LCD monitoru, který je instalován na zdi v jídelním prostoru.


SCADA/HMI systém Reliance v návaznosti na řídicí program vytvořený v integrovaném vývojovém prostředí Mosaic řídí a monitoruje prostřednictvím vizualizačních oken tyto technologie:


  • ovládání interiérového a exteriérového osvětlení prostřednictvím systémových ovladačů, vazba na soumrakový spínač, PIR detektory pohybu osob a EZS, centrální funkce, scénické osvětlení zahrady a fasády
  • řízení vytápění (radiátorové a podlahové) a chlazení
  • řízení žaluzií, centrální funkce, vazba na meteostanici a EZS
  • řízení vjezdové brány
  • integrace EZS, EPS, CCTV videotelefony a strukturovaná kabeláž
  • monitorování stavů technologie HVAC (tepelné čerpadlo Stiebel Eltron systém vzduch–voda, solární systém pro ohřev TUV, elektrokotel, mikroventilace Stiebel jednotkou LWZ, chlazení pomocí chladicích stropů)
  • monitorování provozu čerpadel studní pro chladicí vodu, sledování havarijních stavů zásobování pitnou vodou a poruchy domácí čistírny odpadních vod
  • nastavení GSM komunikátoru
  • přístup na Internet Explorer, Outlook Express a dohledový systém CCTV
  • program „živý dům” v době nepřítomnosti osob


Ukázky vizualizačních obrazovek

Vizualizace podzemního podlaží

Vizualizace podzemního podlaží



Vizualizace prvního podlaží

Vizualizace prvního podlaží



Vizualizace druhého podlaží

Vizualizace druhého podlaží



Vizualizace technologie vytápění domu

Vizualizace technologie vytápění domu



Nastavení vytápění a chlazení

Nastavení vytápění a chlazení

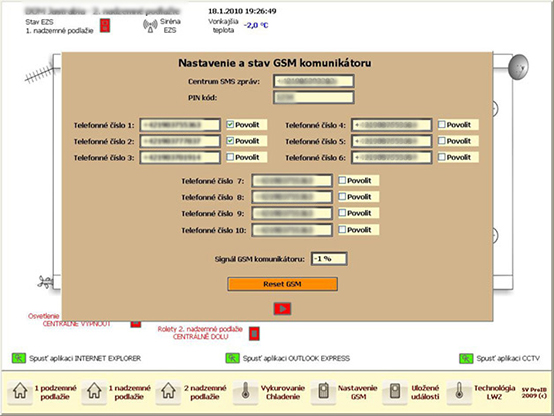

Nastavení a stav GSM komunikátoru

Nastavení a stav GSM komunikátoru
