Vizualizace a řízení systému vytápění a klimatizace v paláci Kadriorg v estonském Tallinnu

24. září, 2014 | Reliance SCADA

Palác Kadriorg je barokní zámek v Tallinnu, hlavním městě Estonska, ve kterém se nachází muzeum umění se sbírkami malířských a sochařských děl západoevropských, estonských či ruských autorů.

V létě roku 2012 byla zahájena oprava muzea. K jedné ze stěžejních částí renovace patřila modernizace systému vytápění a klimatizace muzea. Nový systém, který byl implementován firmou Imoko OÜ, musel splňovat přísné požadavky na udržení stálé celoroční teploty (20 °C ± 1 °C) a vlhkosti (45 % ± 5 %) ve všech muzejních místnostech. Tohoto cíle bylo dosaženo pomocí nového komplexního systému 4 rozvaděčů, které se starají o chod 13 soustav recirkulačních jednotek, 4 soustav vzduchotechnických jednotek, 2 chladicích stanic a 1 oblastní rozvodny tepla.

Řídicí systém

Systém vytápění a klimatizace muzea je řízen pomocí PLC Beckhoff a monitorován SCADA/HMI systémem Reliance. Pro přenos dat mezi PLC a počítačem s nainstalovaným systémem Reliance byla vybudována interní ethernetová síť s internetovým připojením a datovým serverem Reliance (Reliance 4 Control Server), která umožňuje obsluze kdykoliv monitorovat aktuální stav z míst mimo řídicí pracoviště.

Rovněž byl vytvořen detailní systém ukládání dat s grafy a tabulkovými sestavami, který poskytuje informace o teplotě a vlhkosti z různých částí muzea uměleckému výboru a zástupcům budoucích výstav.

O případných alarmech je obsluha informována prostřednictvím SMS pomocí GSM modemu či emailovými zprávami, což umožňuje rychle reagovat na případný problém.

Po nastavení a zprovoznění je systém vytápění a klimatizace schopen vypořádat se se všemi požadavky, které jsou na něj kladeny.

Ukázky vizualizačních obrazovek

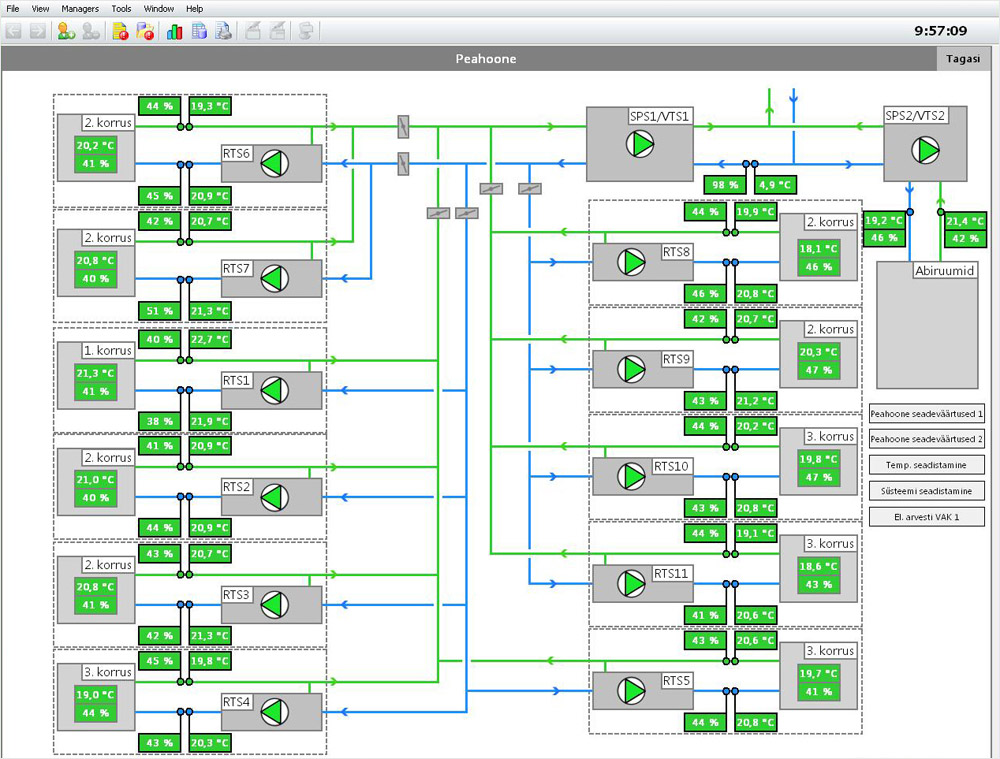

Hlavní vizualizační obrazovka

Vizualizace vzduchotechniky

Vizualizace rozvodny tepla

Schéma systému vytápění a klimatizace
