Vizualizace a řízení vytápění kanceláří Krajského úřadu Moravskoslezského kraje v Ostravě

18. prosince 2019 | Reliance SCADA

V letech 2018–2019 byla na Krajském úřadě Moravskoslezského kraje v Ostravě instalována fulneckou firmou AEF (Acimex Electronics Fulnek) programová elektronická individuální regulace teplovodního systému (tzv. IRC regulace) pro jednotlivé kancelářské místnosti úřadu.

Účelem IRC regulace je snížení nákladů na vytápění a možnost kompletní regulace teplot v kancelářích.

Řídicí systém

Řízení bylo svěřeno 4 PLC automatům Tecomat Foxtrot CP-1016, vizualizační projekt byl vytvořen ve SCADA/HMI systému Reliance.

IRC regulace byla napojena na stávající teplovodní systém. Ve vizualizačním projektu, který částečně nepřímo ovládá regulaci teploty, časový program místností či korekci čidel, jsou zobrazeny půdorysy všech pater a místnosti, pro které byla IRC regulace požadována.

Každá místnost má svůj vlastní časový program, který se otevírá ve vyskakovacím okně. Uživatel má možnost si na půdorysu zaškrtnout místnosti, pro které chce časový program uložit. Řešení je jednoduché a uživatelsky přívětivé bez pracného nastavování programů pro každou místnost zvlášť. Časový program má tři intervaly včetně víkendů.

Součástí vizualizačního projektu je také možnost korekce snímačů teplot v kancelářích. V půdorysu lze dále zobrazit, zda je místnost vytápěna, chybová hlášení, lze přepnout z manuálního režimu na časový program, zapnout/vypnout vytápění místnosti a zobrazit požadovanou a skutečnou teplotu v místnosti.

Na přání zákazníka byla do vizualizace doplněna venkovní čidla pro jednotlivé části budovy, která umožňují nastavovat požadované teploty. Východní strana budovy je sluncem zahřívána, takže není třeba místnosti tolik vytápět.

Do vizualizace, která běží pouze na vnitřní síti, má přístup jen několik pracovníků se dvěma typy práv. Vedoucí údržby monitoruje a řídí teploty a korekce. Ostatní mají možnost pouze prohlížet teploty v místnostech.

Ukázky vizualizačních obrazovek

Regulace teplot místností na 2. patře

Nastavení korekce teplot

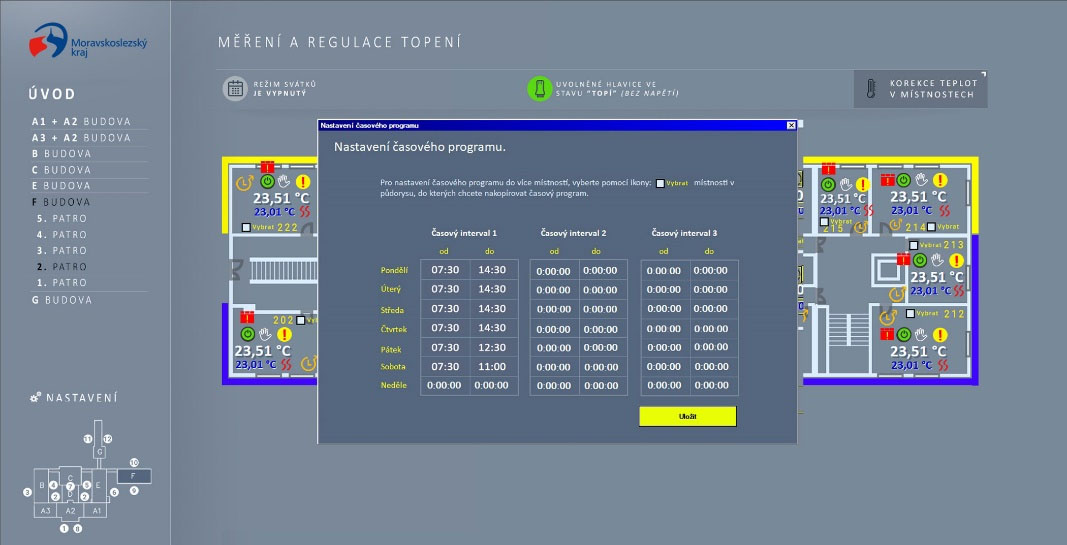

Nastavení časového programu
