Vytápění a klimatizace autosalonu Mercedes-Benz v Liberci

V roce 2004 společnost Energie MaR realizovala zakázku vytápění a klimatizace autosalónu Mercedes-Benz v Liberci. Ze strany společnosti Mercedes-Benz ČR byl kladen požadavek na možnost řízení a monitorování plynové kotelny, ústředního topení a pěti vzduchotechnických jednotek.


Regulace technologií je zajištěna dvěma řídicími systémy Landis RWP80, které jsou napojeny na centrální dispečerské pracoviště. Toto pracoviště umožňuje obsluze dokonalý přehled o celé soustavě, zálohuje potřebná data pro následnou analýzu (grafy, poruchy, povely apod.), umožňuje vzájemnou komunikaci mezi řídícimi systémy a rovněž umožňuje kompletní řízení celé soustavy z jednoho místa.


Vizualizace je zpracována ve SCADA/HMI systému Reliance 3. Zobrazení a ovládání stanic je možné z centrálního pracoviště. Centrální dispečink je integrován do místní sítě, která umožňuje zpracování naměřených dat. Naměřená data lze poté sledovat z kteréhokoliv počítače v lokální síti.



Ukázky vizualizačních obrazovek

Vizualizace kotelny sloužící k vytápění objektu autosalonu

Vizualizace kotelny sloužící k vytápění objektu autosalonu



Vizualizační schéma jedné ze vzduchotechnických jednotek v objektu autosalonu

Vizualizační schéma jedné ze vzduchotechnických jednotek v objektu autosalonu



Obrazovka nastavení časového programu pro vzduchotechnické jednotky

Obrazovka nastavení časových programů pro vzduchotechnické jednotky

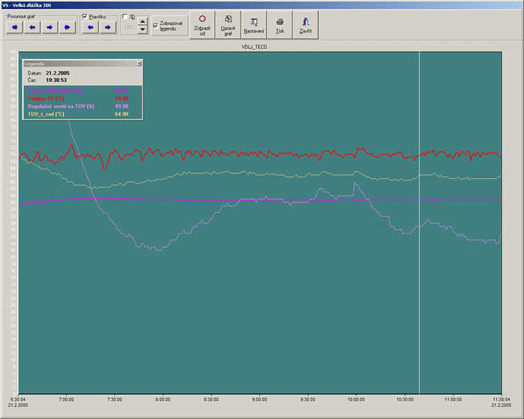

Graf archivovaných hodnot, které se ukládají na pevný disk dispečerského pracoviště

Graf historických dat, která jsou uložena na pevném disku dispečerského počítače
