Vizualizace a řízení parních kotlů a hlavní předávací stanice výtopny centrálního zásobování teplem v Mimoni

Výtopna centrálního zásobování teplem (CZT) v Mimoni dodává teplo a teplou užitkovou vodu do většiny domácností a do sektoru služeb v katastru města. Soustava centrálního zásobování teplem byla vybudována v polovině devadesátých let. Jako hlavní tepelný zdroj pro soustavu byla využita parní uhelná výtopna Hradčany, která původně sloužila jako zdroj tepla pro blízké armádní letiště.

Řídicí systém

Hradčanská výtopna byla řízena zastaralým a poruchovým systémem, který již nevyhovoval současným standardům. V letech 2010–2012 byla proto ve výtopně provedena kompletní modernizace řídicího systému parních kotlů a předávací stanice. Zakázka byla realizována firmou LAMAL.

Nový řídicí systém zajišťuje plynulý provoz s maximálním komfortem pro obsluhu. U parních kotlů o výkonu 16 t/h byla použita řada autonomních regulátorů a zobrazovačů. Modernizací řídicího systému bylo dosaženo maximální redukce zásahů do provozu parních kotlů. Většina operací je plně automatizována.

Ve druhé fázi modernizace řídicího systému bylo dispečerské pracoviště vybaveno počítači s vícemonitorovým systémem a byl nainstalován SCADA/HMI systém Reliance 4, který zajišťuje vizualizaci a řízení parních kotlů a předávací stanice.

Jednotlivé technologie jsou prostřednictvím systému Reliance přehledně zobrazeny na monitorech LCD. Systém Reliance umožňuje dohlížení a řízení většiny procesů zajišťujících centrální zásobování teplem v Mimoni.

Dispečerské pracoviště CZT Mimoň

Ukázky vizualizačních obrazovek

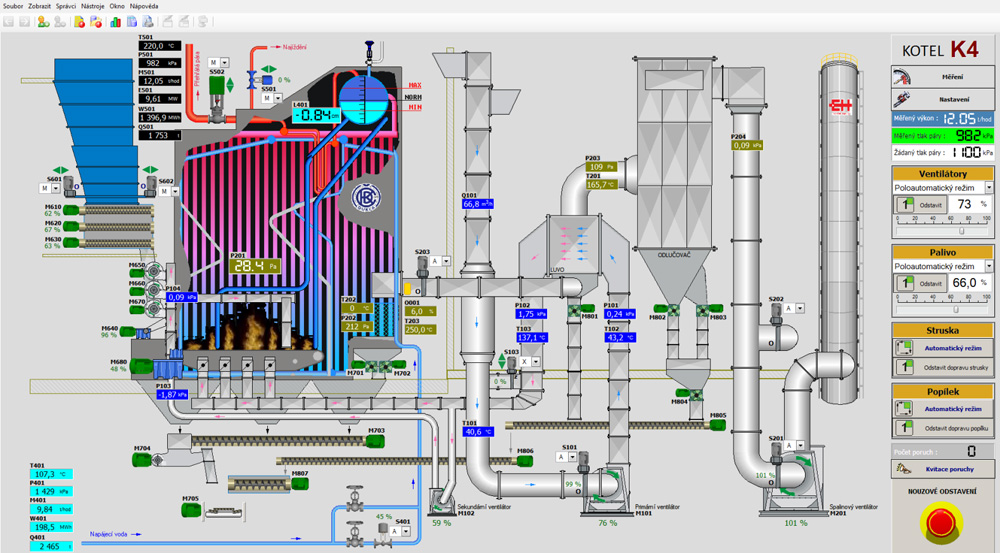

Vizualizace parního kotle

Vizualizace předávací stanice

Vizualizace měřených hodnot
